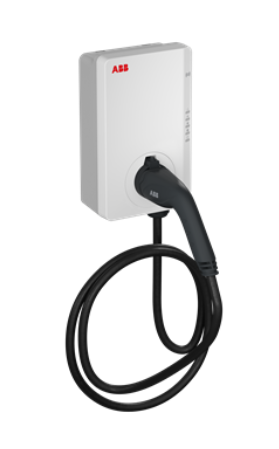

עמדת טעינה לרכב חשמלי ABB Terra AC ‏22kW דגם TAC-W22-G5-R-0
עמדת טעינה חכמה לרכב חשמלי מסדרת Terra AC מבית ABB, המתאימה להתקנה בבתים פרטיים, בבנייני מגורים, בבתי עסק ובחניונים.
תיאור כללי
העמדה מספקת טעינת AC תלת־פאזית בהספק של עד 22kW ובזרם של עד 32A. היא כוללת כבל טעינה מובנה עם מחבר Type 2 באורך 5 מטר ומאפשרת זיהוי משתמשים באמצעות RFID, אפליקציה או הפעלה חופשית.
תקשורת וניהול
אפשרויות התקשורת והניהול כוללות Wi-Fi, Ethernet, Bluetooth ו-Modbus, לצד תמיכה בפרוטוקול OCPP 1.6. העמדה כוללת ניהול עומסים סטטי ומתאימה לשילוב במערכת ניהול עומסים דינמית.
יתרונות מרכזיים
הספק טעינה מרבי של עד 22kW
טעינה תלת־פאזית בזרם של עד 32A
כבל טעינה מובנה באורך 5 מטר
מחבר טעינה Type 2
זיהוי משתמשים באמצעות RFID
תפעול והגדרה באמצעות אפליקציה
אפשרות להפעלה חופשית ללא זיהוי משתמש
תקשורת Wi-Fi, Ethernet, Bluetooth ו-Modbus
תמיכה בפרוטוקול OCPP 1.6
ניהול עומסים סטטי מובנה
התאמה לשילוב במערכת ניהול עומסים דינמית
אפשרות לייצוא נתוני טעינה
זיהוי זרם שיורי DC
זיהוי הידבקות או ריתוך של המגען
הגנה מובנית מפני נחשולי מתח
דרגת אטימות IP54
עמידות בפני פגיעות בדרגת IK08
טעינה חכמה וניהול מתקדם
ניתן לתפעל ולהגדיר את עמדת הטעינה באמצעות אפליקציה, לעקוב אחר מצב הטעינה ולנהל את הרשאות השימוש. הזיהוי יכול להתבצע באמצעות RFID, אפליקציה או מצב הפעלה חופשית, בהתאם להגדרות העמדה.
מפרט טכני
מותג: ABB
סדרה: Terra AC Wallbox
דגם: TAC-W22-G5-R-0
מזהה מוצר: 6AGC082158
סוג טעינה: AC
הספק טעינה נומינלי: 22kW
הספק חיבור נומינלי: 22kW
מספר פאזות: 3
זרם כניסה: 32A תלת־פאזי
זרם יציאה מרבי: 32A תלת־פאזי
מתח כניסה: 380–420V AC
מתח יציאה: 320–480V AC
תדר: 50–60Hz
סוג מחבר לרכב: Type 2
מספר מחברי טעינה: 1
סוג יציאה: כבל טעינה מובנה ללא שקע
אורך כבל הטעינה: 5 מטר
חתך מוליך: 6 ממ"ר
שיטות זיהוי: RFID, אפליקציה או הפעלה חופשית
ממשקי תקשורת: Wi-Fi, Ethernet, Bluetooth ו-Modbus
פרוטוקול תקשורת: OCPP 1.6
שיטת ניהול עומסים: מבוססת OCPP
ניהול עומסים סטטי: מובנה
ניהול עומסים דינמי: נתמך באמצעות מערכת תואמת
מדידת אנרגיה: AC
ניטור זרם שיורי: מובנה
זיהוי זרם שיורי DC: קיים
זיהוי ריתוך מגען: קיים
הגנה מפני נחשולי מתח: כלולה
מפסק אוטומטי זעיר MCB: משולב, בהתאם לנתוני היצרן
קטגוריית מתח יתר: III
דרגת אטימות: IP54
עמידות בפני פגיעות: IK08
גובה הפעלה מרבי: 2,000 מטר
חומר גוף העמדה: פלסטיק
סוג התקנה: התקנה על קיר
מידות כלליות: 320 × 195 × 110 מ"מ
משקל נטו: 5.3 ק"ג
משקל אריזה ברוטו: 6.8 ק"ג
מידע חשוב לפני ההתקנה
התקנת עמדת הטעינה חייבת להתבצע על ידי חשמלאי מוסמך ובהתאם להוראות היצרן, לתשתית החשמל הקיימת ולתקנות החשמל. ההגנות המובנות בעמדה אינן בהכרח מחליפות את אמצעי ההגנה הנדרשים בלוח החשמל. סוג המפסק, ממסר הפחת ואמצעי ההגנה הנוספים ייקבעו על ידי החשמלאי המתקין. הספק הטעינה בפועל תלוי ביכולת הטעינה של הרכב, בתשתית החשמל, בהספק הזמין ובהגדרות העמדה.
מידות
מידות כלליות: 320 × 195 × 110 מ"מ
משקל נטו: 5.3 ק"ג
משקל אריזה ברוטו: 6.8 ק"ג
